福瑞斯水泥板-晶曜板｜施工與存放須知｜從搬運到驗收的完整指南

2026.9.29 最新消息

永逢福瑞斯水泥板福瑞斯晶曜板-咖啡館-魚肚白BABA 晶曜板-魚肚白(B-A-B-A拼接)｜耐燃輕薄4mm大理石裝飾牆板推薦｜

TL;DR 精選摘要

摘要：[新品上市] 福瑞斯水泥板-晶曜板為4mm輕質裝飾板材，施工前須確認基層平整乾燥、板材應平放存放於陰涼處避免受潮變形。室內輕隔間採鎖固或乾掛工法，拼接處以鋁合金壓條收邊。潮濕空間僅限非淋浴區牆面，曲面造型牆、曲面造型天花板則不建議使用。本文完整說明搬運、存放、裁切、安裝與驗收五大環節。

#輕薄纖維水泥板 #大理石紋 #霧面瓷感 #耐燃裝飾板材

【目錄索引】點選展開

▍為什麼施工與存放方式會影響晶曜板壽命？
▍晶曜板搬運與存放：5大關鍵守則
▍晶曜板施工前準備：基礎條件與放樣
▍晶曜板施工工法解析：輕隔間、天花板、櫃門飾面
▍晶曜板施工禁區：哪些場域與工法不適用？
▍晶曜板完工驗收檢查表
▍福瑞斯水泥板-晶曜板｜何處購買？
▍福瑞斯水泥板-晶曜板｜常見問題FAQ

▍為什麼施工與存放方式會影響晶曜板壽命？

晶曜板雖具備防潮耐腐、耐磨抗刮等10大性能優勢，但板材性能的完整發揮，取決於正確的施工與存放條件。實務上常見的板材變形、接縫開裂或表面損傷，多數源自搬運不當、存放環境潮濕或基礎條件不符，而非產品本身問題。因此，掌握正確存放、搬運、施工規範，是確保福瑞斯晶曜板完美呈現且穩定的第一步。

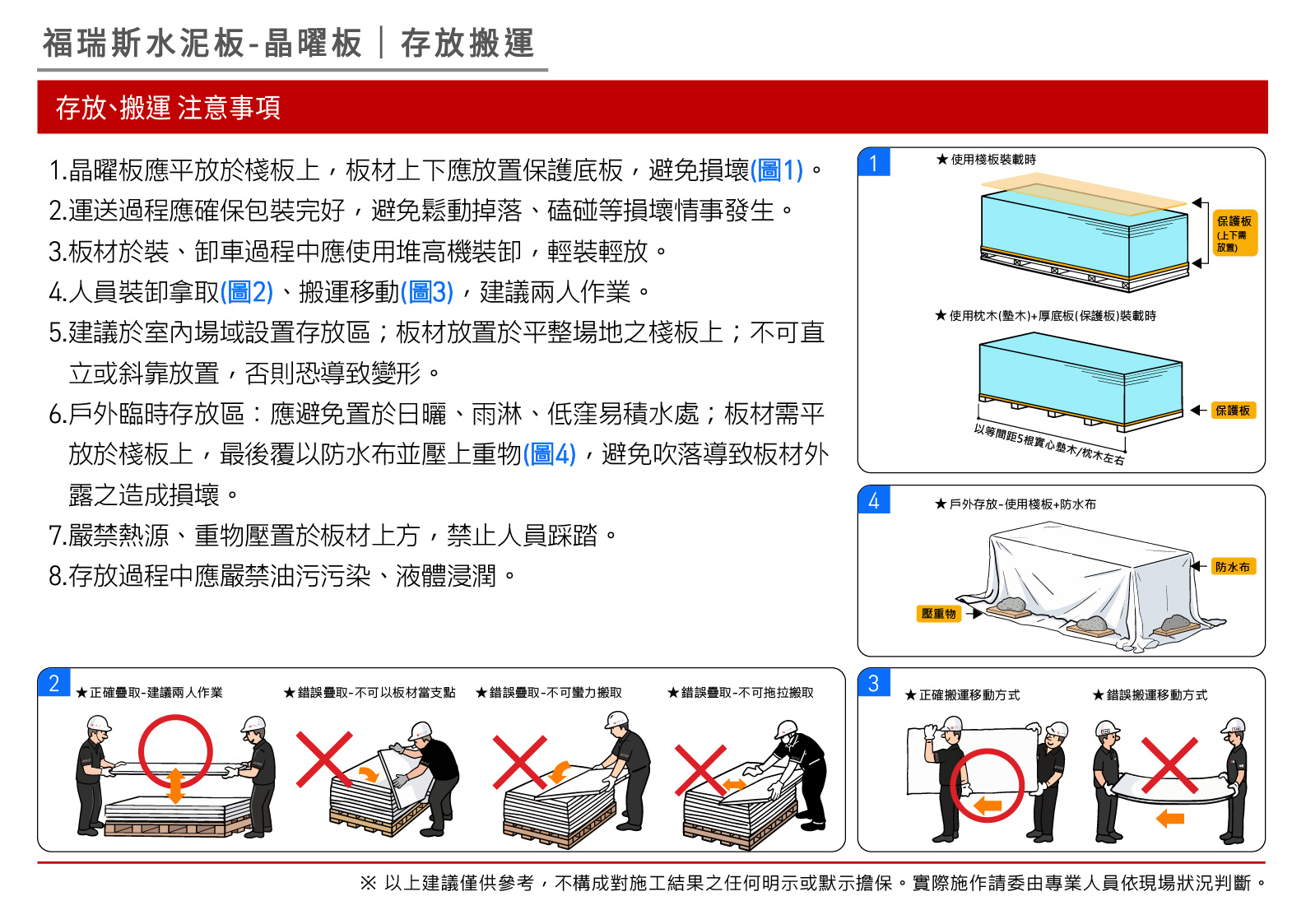

永逢福瑞斯水泥板-晶曜板-裝飾牆面-搬運與存放說明福瑞斯水泥板-晶曜板｜裝飾牆面-搬運與存放說明｜

▍晶曜板搬運與存放：5大關鍵守則

守則1：平放存放，嚴禁直立

晶曜板單片尺寸為1220×2440mm、厚4mm、重約25kg。存放時須完全平放於平整棧板或地面上，嚴禁直立靠牆，避免板材因自重產生彎曲變形。

守則2：陰涼乾燥，遠離潮濕

存放環境須保持陰涼、乾燥、通風，避免直接接觸地面濕氣。雖晶曜板吸水率僅4.3%，但長期處於高濕環境仍可能影響板材尺寸穩定性。

守則3：避免重壓與堆疊過高

堆疊時建議於棧板上下堆疊增設保護板，避免表面刮傷。嚴禁於板材上方堆放重物。

守則4：雙人存取與搬運操作

單片25kg雖可單人搬運，但為避免板材邊角碰撞損傷，建議雙人協力搬運，並配戴手套防止受傷與汙損板材。

守則5：遠離陽光直射

長期陽光直射雖不影響抗UV色彩表現，但可能造成板材溫度變化過大，建議存放於室內與遮光環境。

▍晶曜板施工前準備：基礎條件與放樣

項次	項目	標準
1	平整度	牆面須平整，無明顯凹凸
2	乾燥度	基層須完全乾燥，無滲水
3	清潔度	無粉塵、無油污、無鬆動物質
4	輕隔間骨架與底板	輕隔間須先完成骨架與底板安裝

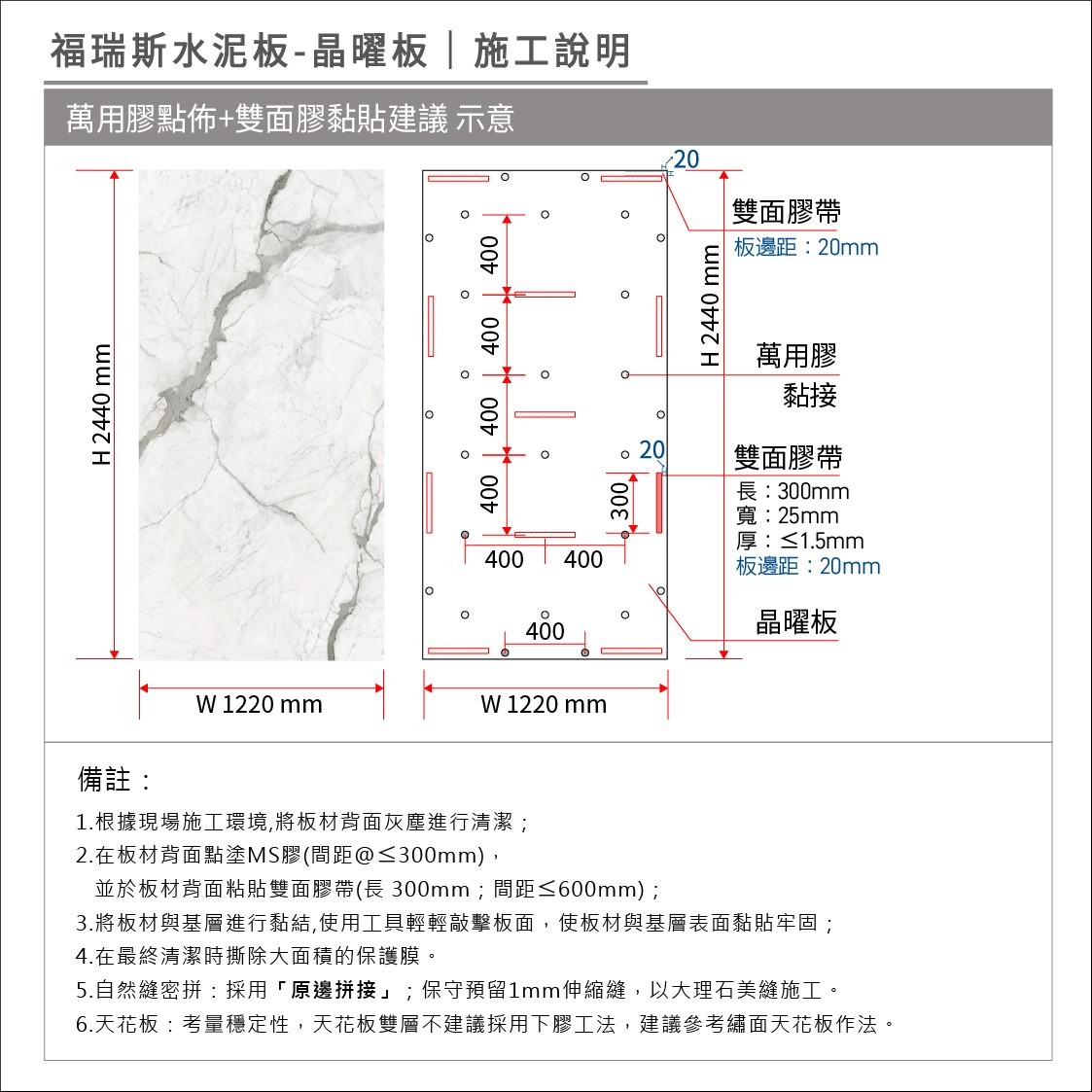

輕隔間施工方法說明-點膠&膠帶說明

永逢福瑞斯水泥板-晶曜板-輕隔間施工方法說明-點膠&膠帶說明福瑞斯晶曜板｜魚肚白｜亮面仿大理石-對稱花紋(A+B)

永逢福瑞斯水泥板-晶曜板-霧面仿白瓷-凝脂白-醫院廊道牆面福瑞斯晶曜板｜凝脂白｜霧面仿白瓷醫院牆面耐燃裝飾材

▍晶曜板施工解析：輕隔間、天花板、櫃門飾面

4.1 室內輕隔間飾面

標準工法：骨架 → 矽酸鈣板（底板）→ 晶曜板（面飾板）

雙層板做法時，以矽酸鈣板作為結構底板，晶曜板作為裝飾面層板安裝，兼顧結構強度與表面質感。

4.2 天花板應用

天花板施工建議與矽酸鈣板複合後採輕鋼架天化繡面施工安裝，嚴禁單獨使用黏貼法或單以晶曜板作為天花板結構材。

4.3 系統櫃門片飾面

系統櫃門片採飾面安裝，須確保門片基材平整，黏著或鎖固方式依實際櫃體設計調整。

4.4 拼花對花鋪排注意事項

對花注意宜採用「原邊拼接」；晶曜板支持自然縫密拼。

4.5 裁切注意事項

裁切時建議採檯式電動切割工具、裁切面須進行拋光與收邊處理，避免板材邊緣崩裂或影響美觀。

▍晶曜板施工禁區：哪些場域與工法不適用？

❌ 施工禁區：哪些場域與工法不適用？

不建議場域	原因
廚房檯面	承重&頻繁切剁，採抗衝擊板材尤佳。✗ 不建議
曲面／造型天花板	雖板材韌性佳但不可彎折加工。✗ 不建議
淋浴區牆面	限非淋浴區使用，潮濕空間牆面。✗ 不建議
戶外外牆	以室內裝飾牆板為主，戶外裝飾牆板。✗ 不建議

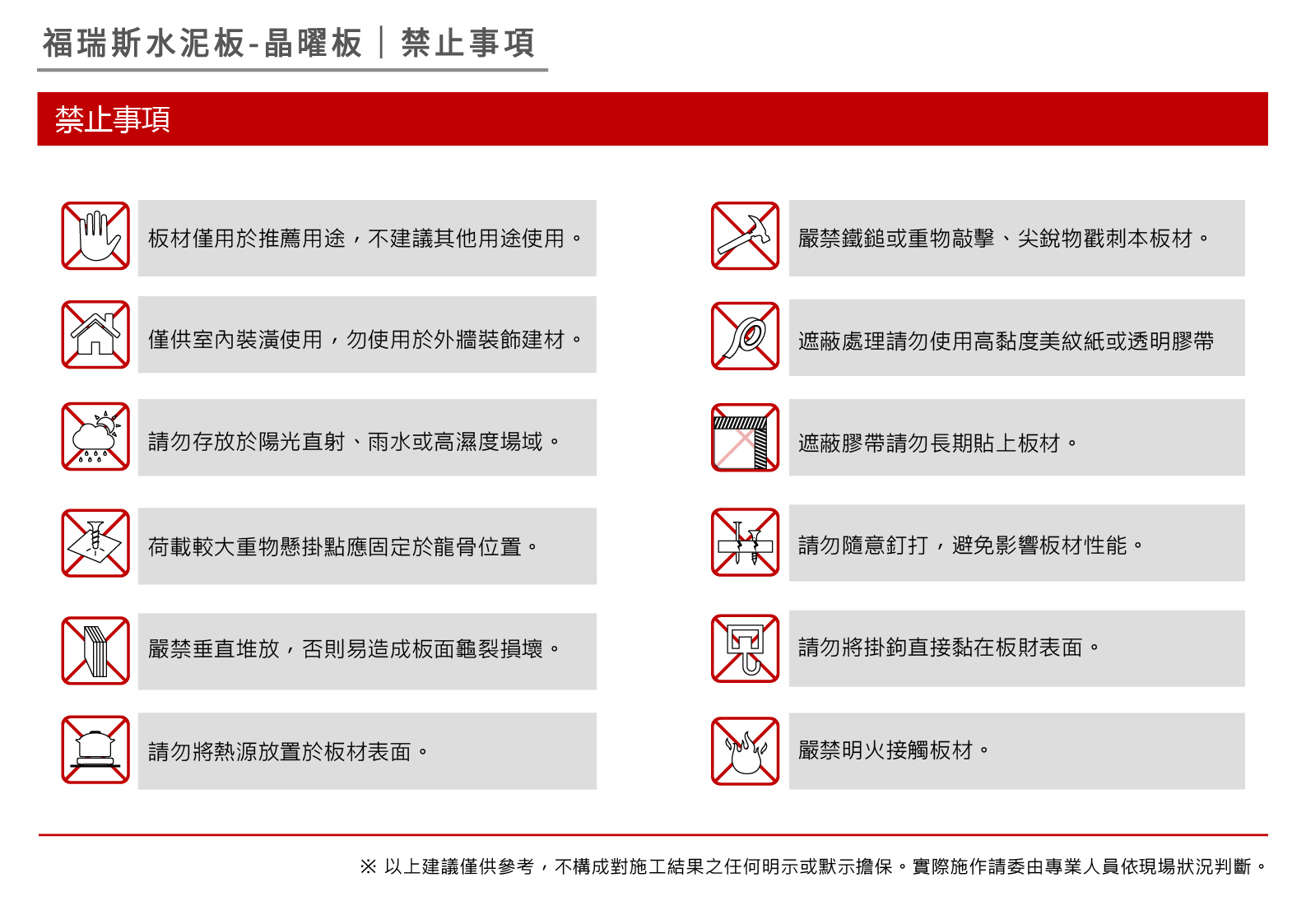

永逢福瑞斯水泥板-晶曜板-裝飾牆面-輕隔間施工方法說明(禁止事項) 福瑞斯水泥板-晶曜板｜裝飾牆面-輕隔間施工方法說明(禁止事項)｜

▍晶曜板完工驗收檢查表

✅ 快速掌握晶曜板-完工驗收檢查項目

項次	檢查項目	標準
✅	表面平整度	無明顯起伏、無氣泡
✅	接縫處理	採自然縫1mm 與大理石美縫施工
✅	收邊完整性	陽角、陰角收邊平順
✅	表面清潔	無殘膠、無汙損
✅	板材固定	無鬆動、無異音
✅	潮濕區域	確認非淋浴區使用

▍福瑞斯水泥板-晶曜板｜何處購買？

福瑞斯水泥板-晶曜板新品上市｜仿石紋裝飾板材的輕質美學革命
